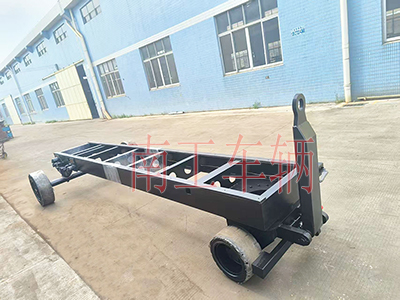

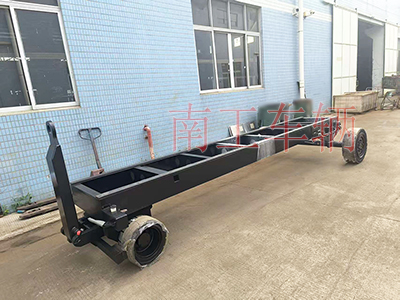

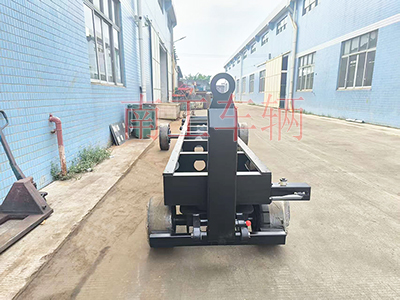

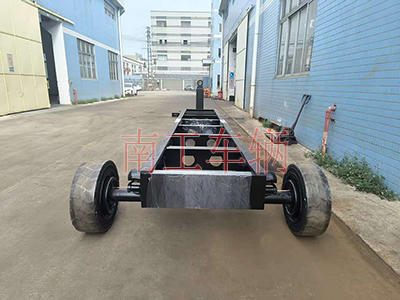

10吨牵引骨架式开云·（kaiyun）官方网站 全挂拖车底盘

品牌：南工，型号：CSTC-16,台面尺寸：5.4*2.2米，载重：10吨，净重：1550KG；颜色：黑色；

10吨牵引骨架式开云·（kaiyun）官方网站 全挂拖车底盘详细参数（具体以双方确认的方案为准）

1、拖车设计为无动力全挂式拖挂底盘，额定负载10吨，行走速度0-16km。

2、底盘结构为骨架式，有效承载面尺寸长5.4米，宽2.2米，前部高度0.78-0.79米，后部高度0.78-0.83米。牵引架展开全长6695mmm,收起全车5685mm。

3、底盘车架主体材料为25号槽钢，全部采用焊接工艺制作，平台面铺设厚20MM橡胶垫。

4、底盘后桥采用板簧减震。前桥钢性悬挂。前后桥机械制动，后桥手刹制动。前轮采用2套18*9-12.1/4轮胎,单胎载重 3 吨。后轮采用2个28-9-15实心胎，单轮载重3.9吨，最高时速16KM每小时。

5、牵引架设计联动转向，与牵引拖车分离后，牵引架下垂及上翻至垂直位置均具备停车制动功能。

6、整车外观设计为黑色，油漆防锈采用环氧富锌底漆，表面漆采用聚氨酯抗氧化面漆。

10吨牵引骨架式开云·（kaiyun）官方网站 全挂拖车底盘南工车辆长期非标订制，本拖车底盘结构简单，成本低廉，载重量大等特点，用于短途周转运输货物。
